FIC NB2000 (Gericom Hydrospeed 2000 MSW)

CPU	Supersockel 7, AMD nonmobile K6, AMD mobile K6
Chipsatz	VIA MVP4, bis 100 MHz FSB
VGA	Trident Cyberblade i7 AGP, 2, 4 oder 8 MB shared Ram
Ram	max. 2 x 128 MB SO-SDRAM, PC 100 oder PC 133
Sound	VIA, Vinyl AC97
Touchpad	Alps
Harddisk	max. 128 GB (?), 2,5 Zoll IDE (40-Pin)
Slimline	CD, CDRW, DVD, DVDRW, IDE, nur Master (1)

(1) Master durch Firmwareupdate des Laufwerks oder Lötverbindung zwischen Pin 45 und 47

Treiber:

Windows 98
Windows NT 4
Windows 2000
Windows XP
PHDISK

Handbücher:

Benutzerhandbuch
Servicehandbuch

Jumper:

S1
CPU core voltage

Vcore	Pos#1	Pos#2	Pos#3	Pos#4
2.4V	off	off	off	off
2.2V	off	off	off	on
2.0V	off	off	on	off
1.9V	off	on	off	off
1.8V	on	off	off	off

S3
core/bus frequency ratio

Ratio	Pos#1	Pos#2	Pos#3	Pos#4
2.5X	on	on	off	Reserved
3.0X	off	on	off	Reserved
2.0X	on	off	off	Reserved
3.5X	off	off	off	Reserved
4.5X	on	on	on	Reserved
5.0X	off	on	on	Reserved
4.0X	on	off	on	Reserved
5.5X	off	off	on	Reserved

S4
CPU / PCI bus clock

PCI	CPU	Pos#1	Pos#2	Pos#3	Pos#4
30	60	off	off	off	off
33.4	66.8	on	off	off	off
35	70	off	on	off	off
25	75	on	on	off	off
26.7	80	off	off	on	off
27.7	83.3	on	off	on	off
31.75	95.25	off	on	on	off
33.3	100	on	on	on	off
37.5	75	off	off	off	on
40	80	on	off	off	on
41.7	83.3	off	on	off	on
35	105	on	on	off	on
36.7	110	off	off	on	on
38.3	115	on	off	on	on
40	120	off	on	on	on
41.3	124	on	on	on	on

S5
Pos#4 ON = clear CMOS

BIOS:

BIOS Version N (kein ACPI-Support für Win2k und WinXP, mit IrDA)
BIOS Version P (FIC Flash-Disk mit NEC Versa AX BIOS P, ohne IrDA, max 4 MB VGA shared memory)
BIOS Version X (FIC Flash-Disk mit NEC Versa AX BIOS X, ohne IrDA, max 8 MB VGA shared memory)

Die BIOS-Versionen P und X stammen vom baugleichen NEC Versa AX ( Version P, Version X ). Das modifizierte Flashprogramm von NEC liest jedoch die ID aus und verweigert ein BIOS-Update auf einem Nicht-NEC-Notebook (also z.B. Gericom). Man kann jedoch die Flash-Diskette von FIC oder Gericom verwenden und die Rom-Versionen austauschen. Mit beiden BIOS-Versionen wird ACPI unterstütz. Win2k sowie WinXP können im ACPI-Modus installiert werden. Der Lüfter ist aktiv und bleibt dauerhaft an (fehlende temperaturabhängige Lüftersteuerung). Der Unterschied zwischen der Version P und X ist offensichtlich nur der Grafikspeicher (Version P max. 4 MB shared memory, Version X max. 8 MB VGA shared memory). BX-kompatible 256 MB Module werden weiterhin nicht unterstützt und nur die Hälfte erkannt (im FIC A450 werden beide Module als 2 x 256MB = 512 MB erkannt). Ein AMD K6 2+ 550 MHz wird erkannt und funktioniert. Eine temperaturabhängige Lüftersteuerung sowie AMD PowerNow scheinen in beiden Versionen nicht implementiert zu sein. Der IrDA-Anschluss kann manuell nachinstalliert werden, ist jedoch mit beiden Versionen nicht funktionstüchtig. Festplatten über 32 GB werden unterstützt, möglicherweise auch bis 128 GB (nicht getestet).

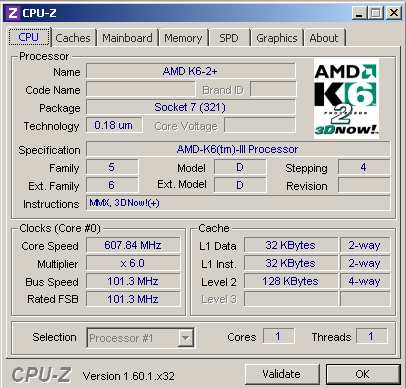

AMD K6 2+ 550@600 (Multiplikator 2 x = 6 x, 1,9 V)

Lüfterumbau:

Wegen des zu lauten Originallüfters (Fehlkonstruktion) und der fehlenden Lüftersteuerung muss die Hardware etwas modifiziert werden. Der Lüfter eines FIC A440 (Gericom 1st Supersonic MSW) ist leiser und der Kühlkörper kann ohne Modifikationen montiert werden (Sockel 370 -> Sockel 7). Die Kühlkörperhöhe (2 mm mehr) verhindert jedoch das Aufschieben der Abdeckung. Das Abdeckblech muss passend zum Kühlkörper gekürzt werden. Um die Höhe um 2 mm zu reduzieren kann alternativ auch der Heatspreader des K6 entfernt werden (Achtung CPU DIE kann bei Kühlkörpermontage ab- oder zerbrechen). Durch die Kupferplatte erhöht sich auch die Kühlleistung, damit kann eine passive Kühlung eines K6 2+ gewagt werden (bis 58 Grad). Ich werde jedoch darauf verzichten, da mir diese CPU etwas zu wertvoll ist. Ein Widerstand, kleine temperaturgeregelte Schaltung oder ein Poti kann zusätzlich zwischen Mainboardanschluss und Lüfter verbaut werden (Tipp: interne Kabel zum Mini-PCI Modem und Stecker von der Platine der Modembuchse passen an den Lüfteranschluss und können für den Umbau zweckentfremdet werden).

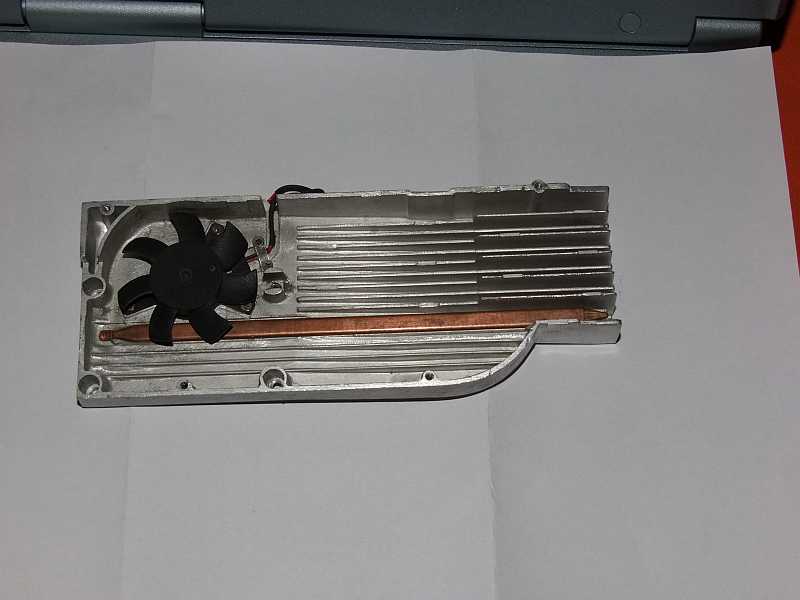

Originallüfter aus Aluminium mit aufgeklebtem Alibiwärmerohr aus Kupfer

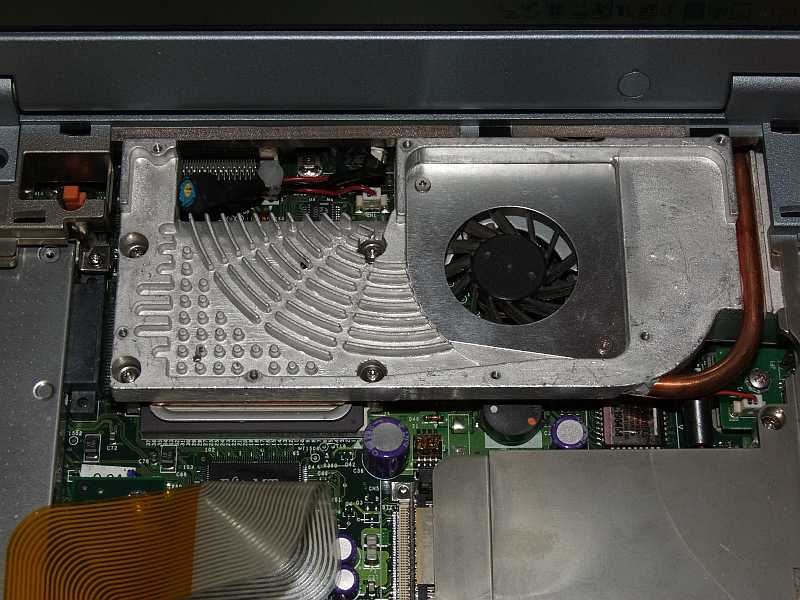

montierter Lüfter vom FIC A440

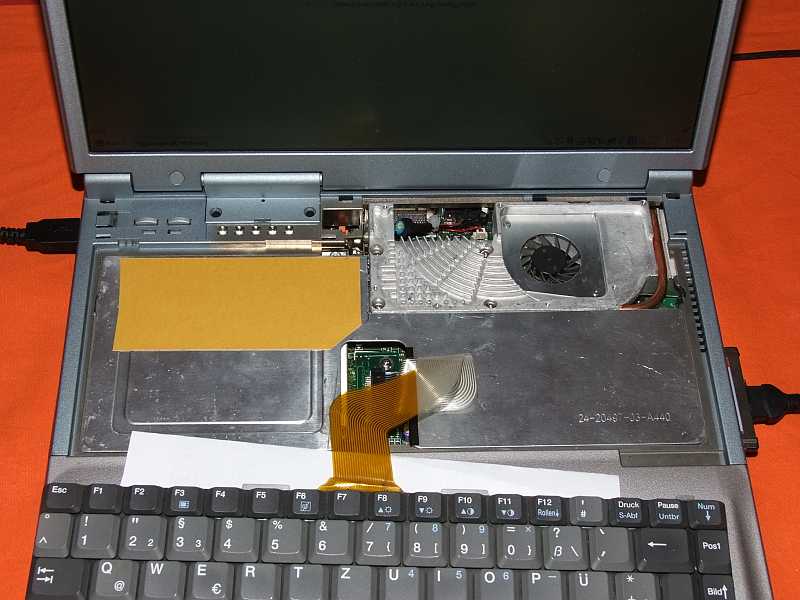

gekürztes Abdeckblech
